WD140工業數采終端

串口透?jìng)?/p>

數字量采集

模擬量采集

標準協議

無線透?jìng)?/p>

4G上云

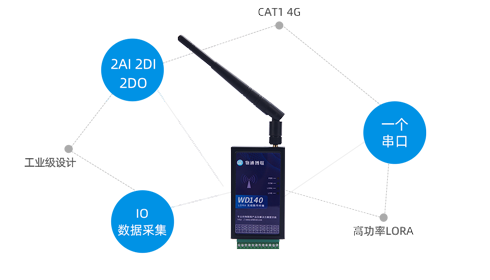

WD140系列工業數傳終端

一款支持LORA或4G的無線串口透?jìng)骷癐O的簡單數采終端

硬件參數：1路232/485串口，2AI-1DI-1DO等多路IO

聯網功能：CAT1 4G 、高功率LORA（433MHZ、915MHZ）

采集功能：支持采集模擬量、數字量采集，支持快速的脈沖計數

本地透?jìng)鳎和ㄟ^LORA實現12KM以內的無線數據透?jìng)?/p>

云端接入：通過4G實現與云平臺的遠程無線數據監控

應用場景：工廠、礦山、油田、水利、農業、港口等

樣機申請 在線咨詢

豐富的IO采集接口

支持2路的12位高精度模擬量輸入，支持1路的數字量輸入和1路的數字量輸出（2AI、1DI、1DO），支持電流型和電壓型，支持多種量程和倍率計算；支持1路的干、濕接點可選的0~60V數字量輸入（默認干接點，支持計數器功能）；支持1路的光耦隔離的晶體管輸出；

無線LORA傳輸功能

內嵌大功率、遠距離的LORA傳輸芯片，發射功率可達30dbm,最大支持12KM的距離傳輸；支持410~493MHz和850~930MHz可選配頻段，國內外均可用；
可靈活配置LORA的信道、功率、空中速率等參數；支持最大幀長和超時時間設定，適合各種數據包和相應速度的場景應用；

標準Modbus RTU協議

支持標準的Modbus RTU協議進行本地的IO控制和數據采集；

無線4G數據上云

支持通過4G網絡實現將串口及IO的數據通過MQTT協議上傳到各種云端平臺和系統；

無線透?jìng)鞴δ?/h3>
支持232或者485串口的無線透?jìng)鳌⒅С贮c(diǎn)對點、點對多點的數據透?jìng)?br>支持不同系統共存的無干擾的數據透?jìng)鳎?/p>

高可靠工業級設計

1）6~35V寬電壓設計、-40~+85℃寬溫設計；
2）隔離的RS232或RS485設計，15KV ESD保護；
3）采用光耦隔離的數字量輸入、精準基準電壓和高可靠性的繼電器設計；

應用場景

有線串口讀寫IO

無線LORA讀寫IO

LORA串口數據透?jìng)?/div>

無線4G數據上云

點對多點本地組網

規格參數

硬件規格
硬件平臺	CPU核心	32位 Arm Cortex-M4
接口特性	電源接口	DC 6V-35V （接線端子）
	串口接口	1個串口(RS232/RS485)，15KV ESD保護，1200~128000bit/s,默認19200
	模擬量輸入	2個12位采集精度的AI（可選電流型和電壓型）電流型4~20mA,0~20mA 電壓：0~5V，0~10V等
	數字量輸入	1路光耦隔離0~60V輸入DI，支持計數器功能（默認干接點）
	數字量輸出	1路光耦隔離數字量輸出DO ，小于1A負載
	天線接頭	LORA天線：SMA x 1 / 4G天線：SMA x 1
	SIM卡座	直插卡座 * 1（中卡）
	接線端子	12*3.5mm
LORA（可選）	工作頻段	410~493MHz或者850~930MHz可選
	接收靈敏度	150dBm
	發射功率	22dBm
	通信距離	12KM（建議室內１~2KM，室外４~6KM）
	空中速率	0.48Kbps~62.5Kbps（最高可達300Kbps）
	發射電流	650mA
	LORA信道	6個信道，可配置
4G（可選）	網絡制式	LTE Cat1 ,最大下行速率10Mbps，最大上行速率5Mbps
機械特性	外形尺寸	93x54x22mm
	安裝方式	板面安裝
	外殼	黑色殼
	防護等級	IP30
	散熱方式	無風扇散熱
	重量	260g
設備功率	待機功率	200mA-240mA@12V
	工作功率	250mA-290mA@12V
	峰值功率	300mA@12.0V
環境濕度	環境濕度	5 %~ 95% (無凝霜)
	存儲溫度	-40 ℃~ 85℃
	工作溫度	-20℃ ~ 70℃
指示燈	PWR	電源指示燈顯示
	COM	串口狀態燈顯示
	LORA	LORA指示燈
	LIVE	運行狀態燈顯示
EMC指標	靜電放電抗擾度	GB/T17626.2-2018,level4
	電快速瞬變脈沖群抗擾度	GB/T17626.4-2018,level4
	振蕩波磁場 抗擾度	GB/T17626.18-2016,level4
	射頻電磁場 輻射抗擾度	GB/T17626.3-2016,level4
	浪涌(沖擊) 抗擾度	GB/T17626.5-2019,level4
	工頻磁場 抗擾度	GB/T17626.8-2006,level4
物理特性	振動	GB/T2423.10-2008
	沖擊	GB/T2423.5-2019
	跌落	GB/T2423.8-1995

Modbus地址映射表
類別	項目	地址
模擬量輸入采樣值	AI0~AI1	40000、40001（無符號整形） 30000、30001（無符號整形）
模擬量輸入真實值	AI0~AI1	40050、40052（浮點型） 30050、30052（浮點型）
數字量輸入	DI0	10000（開關量）
數字量輸出	DO0	00000（開關量）

產品選型

硬件選型
訂貨號	WD140-<N>-<I>-<S>
N（上行網絡）	L（帶LORA模塊）/ G（帶4G模塊 CAT1）/W (帶WIFI模塊，開發中*)
I（I O模塊）	M0211（M表示模塊，0表示無AO、2表示2個AI，1表示1個DI，1表示1個DO）
S（串口類型）	-232:RS232串口； -485:RS485串口
示例	WD140-LM0211-485（國內頻段：410~493MHz LORA，485串口） WD140-GM0211-485（國內頻段：4G CAT1，485串口） WD190-LM0211-485（國內頻段：850~930MHz,22dbm,485串口）

資料下載

【產品規格說明書】WD140產品規格說明書V1.0

【產品使用手冊】WD140產品使用手冊V1.05
