物通博聯工業網關串口接法|端子口接線方式

時間：2019-07-04 09:25:29

點擊：7127

關鍵詞：網關串口設備接法|網關接線方式|物通博聯網關

問題：
物通博聯工業網關串口接法|端子口接線方式

回答：

1、網關供電電壓為6V~35V寬電壓供電，
2、232設備接法：網關TX接到設備的RX（2），網關RX接到設備TX（3），GND接GND（5），
3、485設備接法：485-接D-，485+接D+。
4、WG282/WG285/WG581只有一個串口，WG585默認有兩個串口，默認為COM0為485，COM1為232.

安裝好5G/4G/3G天線、WiFi天線、SIM卡和串口設備就可以上電運行了。

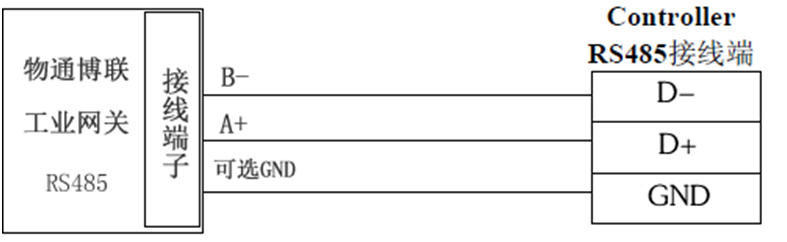

一、串口類型為485的網關接法：

網關接線（WG282、WG285、WG585）
網關端子口/序號	1	2	7	8
網關端子口/名稱	VIN	GND	D+	D-
網關端子口接線	電源+	地線-	（485+）	（485-）

網關接線（WG581）
網關端子口/序號	1	2	4	5
網關端子口/名稱	VIN	GND	D+	D-
網關端子口接線	電源+	地線-	485+	485-

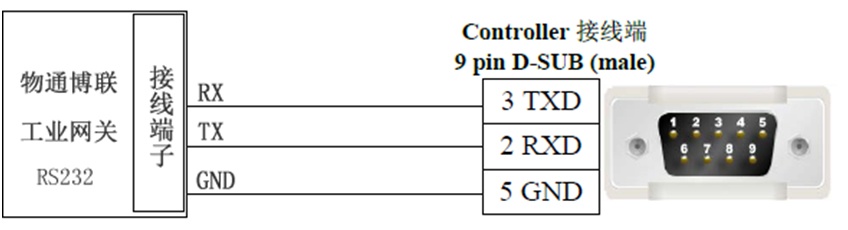

二、串口為232類型的網關接法：

網關接線（WG282、 WG285）
網關端子口/序號	1	2	6	7	8
網關端子口/名稱	VIN	GND	GND	RX	TX
網關端子口接線	電源+	地線-	5 GND	3 TXD	2 RXD

網關接線（WG581、 WG585）
網關端子口/序號	1	2	3	4	5
網關端子口/名稱	VIN	GND	GND	RX	TX
網關端子口接線	電源+	地線-	5 GND	3 TXD	2 RXD
